Замена печатающей головки

Процедура замены

Для замены печатающей головки выполните следующие действия.

• Посмотреть видео

Внимание!

• Не прикасайтесь к электрическим контактам (A) и соплу печатающей головки (B) на печатающей головке. При прикосновении к ним принтер может выполнять печать неправильно.



• Сразу же установите другую печатающую головку, не оставляйте принтер без печатающей головки.

1. Убедитесь, что принтер включен.

2. Выберите (Настройка) на экране НАЧАЛО.

   • Использование сенсорного экрана

   Появится экран меню настройки.

3. Выберите Обслуживание (Maintenance).

   Отобразится экран Обслуживание (Maintenance).

4. Выберите Замена печатающей головки (Head Replacement).

   Появится экран подтверждения.



5. Выберите Пуск (Start).

6. Откройте модуль сканирования / крышку (C).



   Внимание!

   • Если чернила попадут на печатающую головку и (или) внутрь принтера, перед установкой вытрите их мягкой тканью, смоченной в воде. Во время замены печатающей головки будьте осторожны, чтобы чернила не попали на одежду и окружающие предметы.

   • Не прикасайтесь к металлическим или другим частям внутри принтера.

7. Поверните рычажок чернильного клапана (D) вправо.



8. При появлении сообщения о завершении выберите OK.

   Держатель печатающей головки (E) начнет перемещаться.



   Осторожно!

   • Не пытайтесь остановить или принудительно перемещать держатель печатающей головки, когда держатель печатающей головки работает. Не прикасайтесь к держателю печатающей головки до его полной остановки.

9. Извлеките печатающую головку.

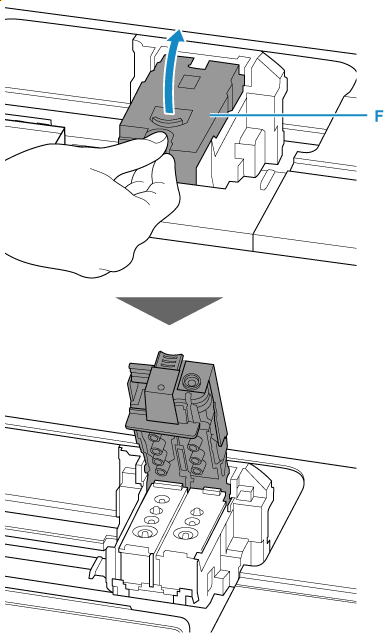

   1. Зажмите упоры и откройте фиксирующую крышку печатающей головки (F).

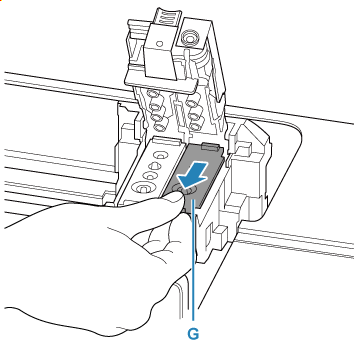

   2. Потяните печатающую головку (G) на себя и слегка выдвиньте.

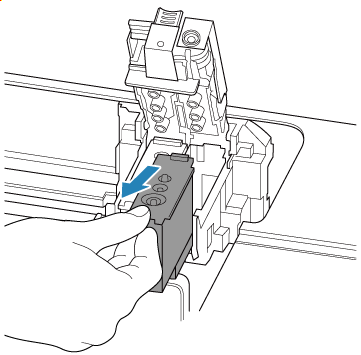

   3. Извлеките печатающую головку.



   Внимание!

   • Обращайтесь с печатающей головкой осторожно, чтобы не испачкать одежду или окружающие предметы.

10. Подготовьте новую печатающую головку.

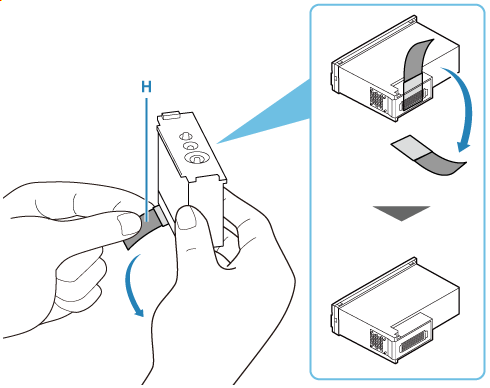

    Осторожно снимите защитную ленту (H).



    Внимание!

    • Не прикасайтесь к электрическим контактам и соплу печатающей головки на печатающей головке. При прикосновении к ним принтер может выполнять печать неправильно.

11. Установите печатающую головку.

    1. Поместите новую печатающую головку в держатель печатающей головки.

       Установите печатающую головку C (цветная печать) в левый держатель печатающей головки, а печатающую головку B (черно-белая печать) — в правый держатель печатающей головки.

       Обязательно проверьте этикетку и установите печатающие головки правильно.

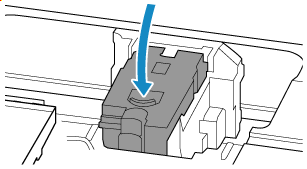

    2. Закройте фиксирующую крышку печатающей головки, чтобы зафиксировать печатающую головку на месте.

       Нажимайте на фиксирующую крышку печатающей головки, пока она не защелкнется.

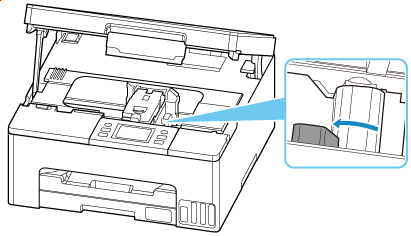

12. Поверните рычажок чернильного клапана влево.



13. Закройте модуль сканирования / крышку.

    Чтобы закрыть модуль сканирования / крышку, поднимите его/ее вверх, а затем аккуратно закройте.



    Примечание.

    • Если после закрытия модуля сканирования / крышки на сенсорном экране появится сообщение об ошибке, выполните соответствующее действие.

      • В случае возникновения ошибки

    • Если печатающая головка не выровнена, на что указывает печать прямых линий со смещением или другие похожие признаки, отрегулируйте положение печатающей головки.
